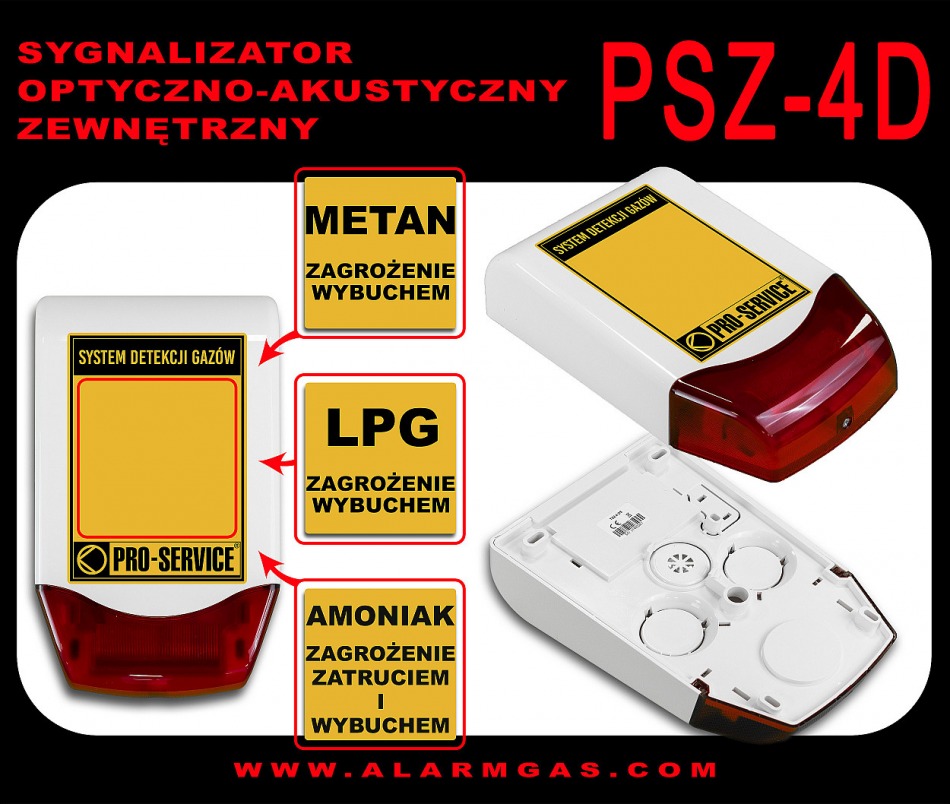

Sygnalizator optyczno-akustyczny PSZ-4D



---



Sygnalizator optyczno-akustyczny PSZ-4D



Sygnalizator PSZ-4D przeznaczony jest do optycznej i akustycznej sygnalizacji stanów alarmowych pojawiających się na niskonapięciowych wyjściach urządzeń sterujących. Sygnalizator można instalo­wać zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Nie może być stosowany w przestrzeniach określonych jako strefy zagrożenia wybuchem.

Źródłem sygnału akustycznego jest przetwornik piezoelektryczny generujący pulsacyjny i modulowany dźwięk o wysokiej głośności. Układ sterujący przetwornika umożliwia dwustopniową regulację natężenia dźwięku. Źródłem sygnału optycznego są diody świecące LED o bardzo wysokiej luminancji. Diody podzielone są na dwie sekcje, dzięki czemu uszkodzenie diody jednej sekcji nie wyłączy świecenia diod drugiej sekcji.

 Elektronika sygnalizatora, wykonana w technologii montażu powierzchniowego (SMT) oraz zabezpieczona dodatkową pokrywą przed udarami mechanicznymi i niekorzystnym wpły­wem czynników atmosferycznych, gwaran­tuje bardzo wysoką nieza­wodność urządze­nia.



Podstawowe parametry techniczne:



• Zasilanie: 12V DC ±2V
• Maksymalny pobór prądu – 90 mA  (optyka + akustyka)
• Sygnalizacja optyczna: diody LED (pulsowanie)
• Sygnalizacja akustyczna:
  • ton modulowany 110 dB ( z odległości 30 cm)
  • ton modulowany 103 dB ( z odległości 30 cm) w trybie wyciszonym
• Wymiary (wys.  x szer. x głęb.): 310 x 183  x 75 mm
• Waga: 0,75 kg



---
