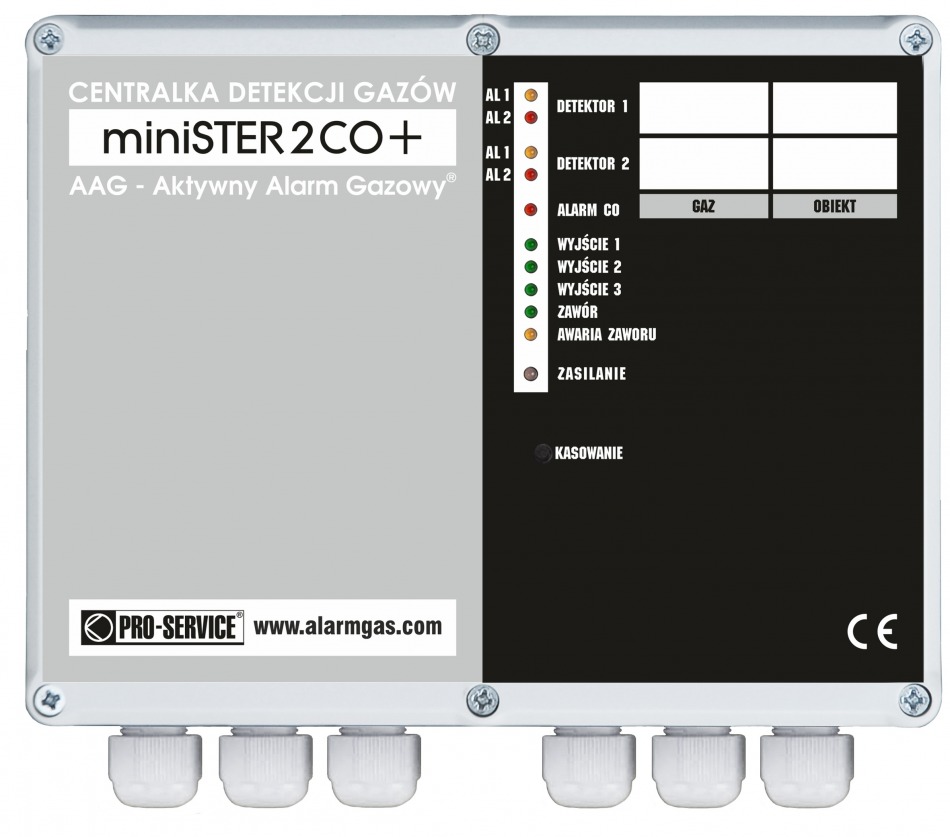

miniSTER2

Centralka detekcyjna „miniSTER2” jest nowoczesną, mikroprocesorową jednostką centralną przeznaczoną do pracy w systemach wykrywania (detekcji i pomiaru stężeń) gazów wybuchowych i toksycznych. Jest elementem systemu Aktywny Alarm Gazowy służącego do aktywnej ochrony różnorodnych obiektów przed wybuchami gazów i oparów, umożliwiającego wykrywanie gazów, sygnalizacje i alarmowanie oraz sterowanie zaworami odcinającymi dopływ gazów. Centralka detekcyjna „miniSTER2” służy do współpracy (zasilania i kontroli) z detektorami o napięciu zasilania 12V i maksymalnym poborze prądu 250mA. Centralka przeznaczona jest do pracy poza strefami zagrożenia wybuchem.
Do centralki można podłączyć maksymalnie dwa detektory.
Dodatkowo centralka posiada wewnętrzny detektor do wykrywania przekroczenia niebezpiecznych wartości stężeń tlenku węgla CO (opcja).
Zasilanie detektorów 12V, zabezpieczone bezpiecznikami polimerowymi.
Zasilanie centralki – napięcie sieciowe ~230V. Podtrzymanie napięcia zasilania – akumulator wewnętrzny 12V/1,3Ah, czas do 1godz.

W zależności od wersji może posiadać różne rodzaje wejść:

prądowe: ciągłe (4-20mA), lub dwuprogowe 4/8/12mA
napięciowe 12V typu NO lub NC, dwa wejścia dla jednego detektora sygnalizujące przekroczenie progów alarmowych Al1 i Al2.
cyfrowe - łącze RS485, protokół Modbus RTU, detektory o adresach 1, 2

Wyjścia:

przekaźnikowe – 3 przekaźniki, ze stykami NO/NC, sygnalizujące przekroczenie progów alarmowych Al1 i Al2. Trzeci przekaźnik sygnalizuje przekroczenie progów alarmowych Al1 lub Al2 (przełączanie zworką)
napięciowe 12V (typu OC-NO), dwa wyjścia sygnalizujące przekroczenie progów alarmowych Al1 i Al2.
impulsowe 12V - wysokoprądowe, do sterowania cewkami zaworów odcinających
cyfrowe - łącze RS485, protokół Modbus RTU – (opcja, nie dotyczy wersji z wej. RS485)

Sygnalizacja optyczna i akustyczna przekroczenia progów alarmowych Al1 i Al2, sygnalizacja optyczna zasilania sieciowego i akumulatorowego, pamięci alarmów, awarii (wersje centralki z wej. prądowymi i RS485) i wysterowania wyjść.
Wyświetlanie wyniku pomiarowego (wyświetlacz LCD) – opcja.
Obudowa z tworzywa sztucznego PS, wpusty kablowy (dławice) 5 x PG11, 1 x PG13,5.

Wersje:

miniSTER2 /D – centralka 2-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2)
miniSTER2 /D/RS-WY – centralka 2-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2), wyjście RS485 (z protokołem Modbus RTU)
miniSTER2 /S – centralka 2-detektorowa z wejściami prądowymi 4/8/12mA, kontrola linii,
miniSTER2 /S/RS-WY – centralka 2-detektorowa z wejściami prądowymi 4/8/12mA, kontrola linii, wyjście RS485 ( z protokołem Modbus RTU)
miniSTER2CO+/D – centralka 2-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2), wewnętrzny detektor CO
miniSTER2CO+/D/RS-WY – centralka 2-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2), wewnętrzny detektor CO, wyjście RS485 (z protokołem Modbus RTU)
miniSTER2CO+/S – centralka 2-detektorowa z wejściami prądowymi 4/8/12mA, kontrola linii, wewnętrzny detektor CO
miniSTER2CO+/S/RS-WY – centralka 2-detektorowa z wejściami prądowymi 4/8/12mA, kontrola linii, wewnętrzny detektor CO, wyjście RS485 (z protokołem Modbus RTU)
