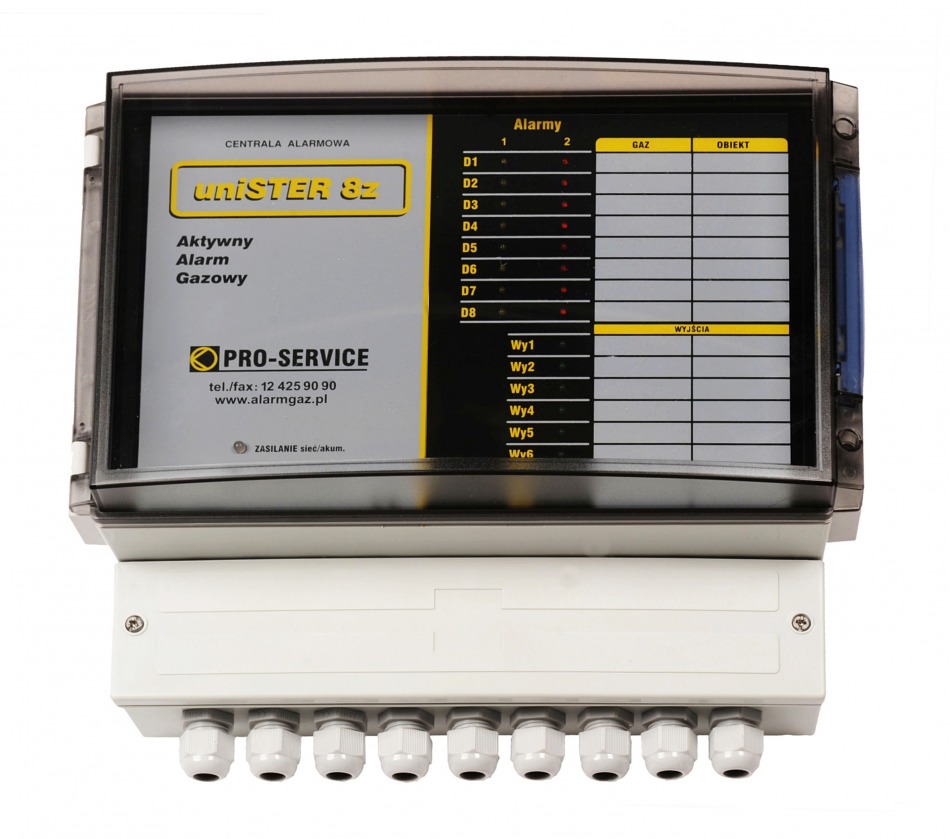

uniSTER8z

Centrala alarmowa „uniSTER8z” jest nowoczesną, mikroprocesorową jednostką centralną przeznaczoną do pracy w systemach wykrywania (detekcji i pomiaru stężeń) gazów wybuchowych i toksycznych. Jest elementem systemu Aktywny Alarm Gazowy służącego do aktywnej ochrony różnorodnych obiektów przed wybuchami gazów i oparów, umożliwiającego wykrywanie gazów, sygnalizacje i alarmowanie oraz sterowanie zaworami odcinającymi dopływ gazów. Centrala alarmowa „uniSTER8z ” służy do współpracy (zasilania i kontroli) z detektorami o napięciu zasilania 12V i maksymalnym poborze prądu 250mA.
Konfigurowalne (programowo) wejścia, wyjścia przekaźnikowe i napięciowe umożliwiają realizacje dowolnych funkcji sterowniczych, sygnalizacyjnych i alarmowych.
Centralka może współpracować z systemami sterowania wentylacją ,sygnalizatorami optyczno-akustycznymi, zaworami odcinającymi (elektrozaworami), sterownikami przemysłowymi i innymi układami automatyki.
Centrala alarmowa „uniSTER8z ” przeznaczona jest do pracy poza strefami zagrożenia wybuchem.
Do centralki można podłączyć od jednego do ośmiu detektorów. Zasilanie detektorów 12V, zabezpieczone bezpiecznikami polimerowymi.
Zasilanie centralki – napięcie sieciowe 230V AC. Podtrzymanie napięcia zasilania – akumulator wewnętrzny 12V/2,2Ah, czas do 1godz.

W zależności od wersji może posiadać różne rodzaje wejść :

prądowe - dwuprogowe 4/8/12 mA
napięciowe 12 V typu NO lub NC, dwa wejścia dla jednego detektora sygnalizujące przekroczenie progów alarmowych Al1 i Al2.
cyfrowe - łącze RS485, protokół Modbus RTU, detektory o adresach 1-8.

Wyjścia – realizowane dowolne funkcje, programowane przy pomocy programu sterującego PAGster:
Rodzaje wyjść:

przekaźnikowe – 6 przekaźników, ze stykami NO/NC, o funkcjach programowalnych
napięciowe 12 V typu OC-NO), trzy wyjścia o funkcjach programowalnych
impulsowe 12 V - wysokoprądowe, do sterowania cewkami zaworów odcinających, o funkcjach programowalnych
cyfrowe - łącze RS485, protokół Modbus RTU

Sygnalizacja optyczna i akustyczna przekroczenia progów alarmowych Al1 i Al2, sygnalizacja optyczna zasilania sieciowego i akumulatorowego, pamięci alarmów , awarii (wersje centralki z wej. prądowymi i RS485) i wysterowania wyjść.
Obudowa z tworzywa sztucznego ABS, wpusty kablowy (dławice) - 9 x PG11.

Wersje:

uniSTER8z /D – centrala 8-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2)
uniSTER8z /D/RS-WY – centrala 8-detektorowa z wejściami detekcyjnymi typu NC lub NO (wejścia A1/A2) i wyjściem RS485 (protokół Modbus RTU)
uniSTER8z /S – centrala 8-detektorowa z wejściami prądowymi 4/8/12mA i kontrolą linii
uniSTER8z /S/RS-WY – centrala 8-detektorowa z wejściami prądowymi 4/8/12mA, kontrolą linii i wyjściem RS485 (protokół Modbus RTU)
uniSTER8z /RS485 – centrala 8-detektorowa z wejściem RS485 (protokół Modbus RTU).
